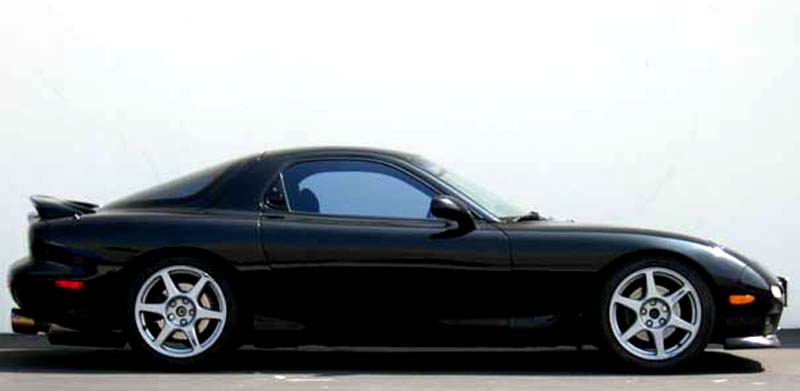

MAZDA  RX-7 93-96 FD3S
S.TECH
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -36  -1.42 -
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -33  -1.3 -
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 7.8  440  - -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 5.8  320  - -
NOTES


HIGH.TECH
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -21  -0.83 -
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -18  -0.71 -
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 7  390  - -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 5.2  290  - -
NOTES


TEIN BASIC Damper
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -47  -1.85 -43.0 / -1.69 to -77.0 / -3.03
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -44  -1.73 -21.0 / -0.83 to -72.0 / -2.83
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 12  670  ST120-01175 +2.0 / +110.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 10  560  SJ100-01200 +2.0 / +110.0 to -2.0 / -110.0
NOTES


TEIN Super Street Damper
Without Pillowball Uppermount
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -40  -1.57 -27.0 / -1.06 to -78.0 / -3.07
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -33  -1.3 -59.0 / -2.32 to -33.0 / -1.3
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 12  670  ST120-01175 +2.0 / +110.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 10  560  SJ100-01200 +2.0 / +110.0 to -2.0 / -110.0
NOTES


Type FLEX Damper
Upper Mt. Ft   P/U(Rigid) Upper Mt. Rr   P/U(Rigid)
EDFC Availability Available
Controller Kit Part No. EDK04-K4469
Motor Kit Part No. EDK05-12120
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -28  -1.1 +22.0 / +0.87 to -77.0 / -3.03
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -29  -1.14 -17.0 / -0.67 to -75.0 / -2.95
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 10  560  SQ100-01175 +4.0 / +220.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 8  450  SQ080-01175 +2.0 / +110.0 to -2.0 / -110.0
NOTES


Super Drift Damper
Upper Mt. Ft   P/U(Rigid) Upper Mt. Rr   P/U(Rigid)
EDFC Availability Available
Controller Kit Part No. EDK04-K4469
Motor Kit Part No. EDK05-12120
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -25  -0.98 +24.0 / +0.94 to -75.0 / -2.95
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -37  -1.46 +9.0 / +0.35 to -83.0 / -3.27
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 14  780  SQ140-01175 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 14  780  SQ140-01175 -
NOTES


Super Racing Damper
Upper Mt. Ft   P/U(Rigid) Upper Mt. Rr   P/U(Rigid)
EDFC Availability Available
Controller Kit Part No. EDK04-K4469x2
Motor Kit Part No. EDK05-12120(Rebound) / EDK05-12120(Compression)
Strut Kit Part No. -(Rebound) / -(Compression)
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -54  -2.13 -5.0 / -0.2 to -87.0 / -3.43
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -56  -2.2 -31.0 / -1.22 to -99.0 / -3.9
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 14  780  RS140-B1150 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 14  780  RS140-B1150 -
NOTES


Type HT Damper
Upper Mt. Ft   OEM Upper Mt. Rr   OEM
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -45  -1.77 -29.0 / -1.14 to -61.0 / -2.4
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -28  -1.1 -13.0 / -0.51 to -36.0 / -1.42
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 20  1120  RS200-A1150 +2.0 / +110.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 20  1120  RS200-A1150 +2.0 / +110.0 to -2.0 / -110.0
NOTES


Type N1 Damper
Aluminium
Upper Mt. Ft   OEM Upper Mt. Rr   OEM
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -62  -2.44 -46.0 / -1.81 to -70.0 / -2.76
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -55  -2.17 -47.0 / -1.85 to -63.0 / -2.48
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 20  1120  RS200-A1150 +2.0 / +110.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 20  1120  RS200-A1150 +2.0 / +110.0 to -2.0 / -110.0
NOTES


HOOD DAMPER
Upper Mt. Ft   - Upper Mt. Rr   -
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
PHOTO  RIGHT  LEFT
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -  - -
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -  - -
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 -  -  - -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 -  -  - -
NOTES
