SUBARU  IMPREZA STi  06+ GDF(E)
S.TECH
Installation Manual
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -

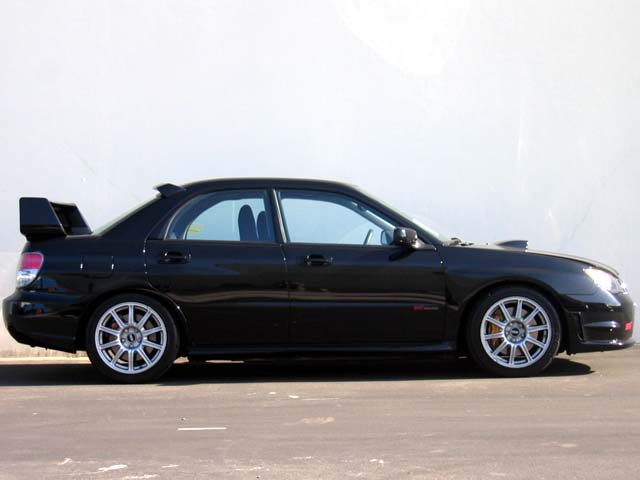

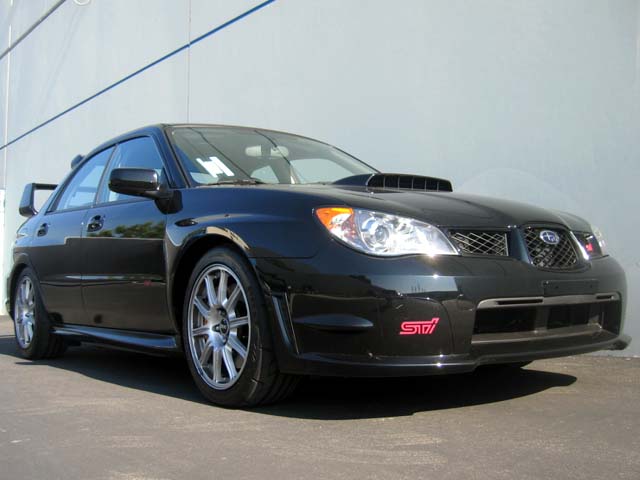

FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -42  -1.65 -
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -33  -1.3 -
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 4.5  250  - -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 3.9  220  - -
NOTES


HIGH.TECH
Installation Manual
Upper Mt. Ft   None Upper Mt. Rr   None
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -

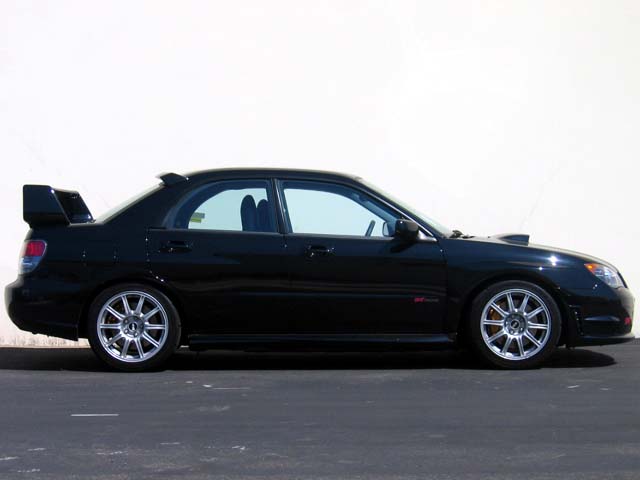

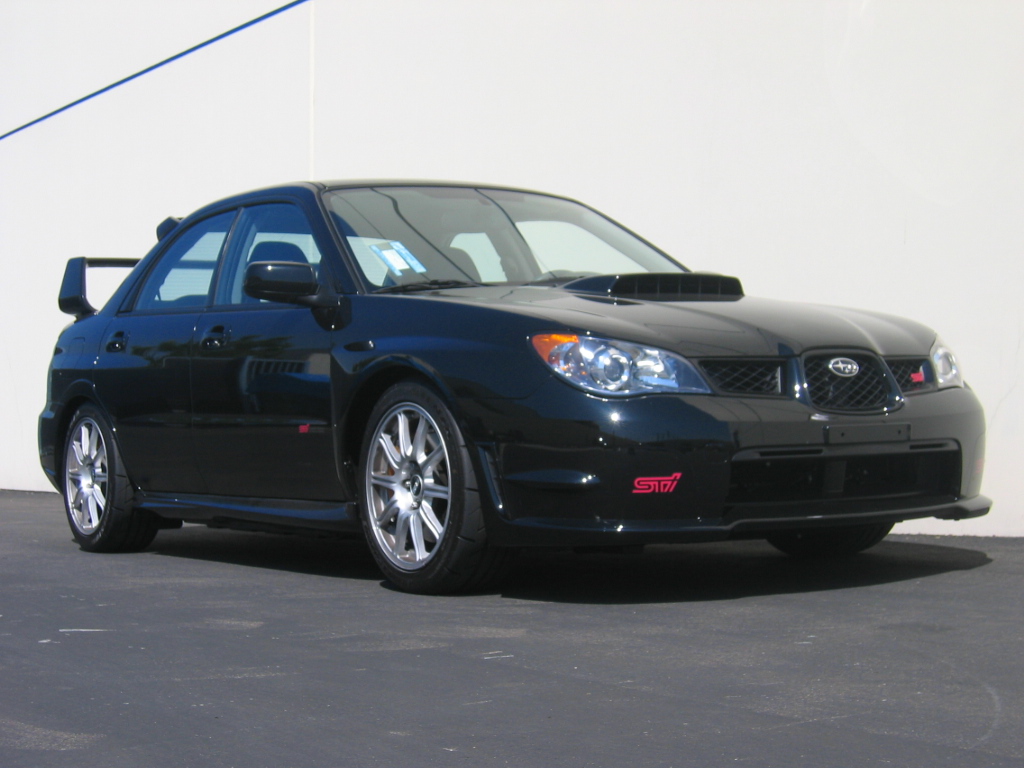

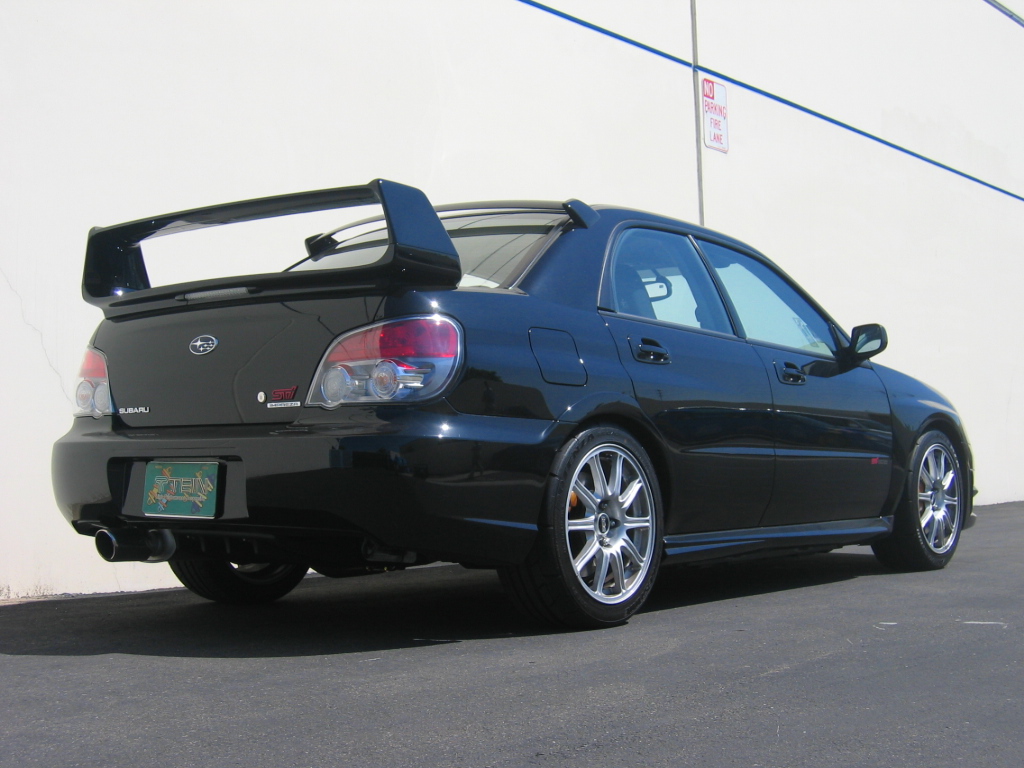

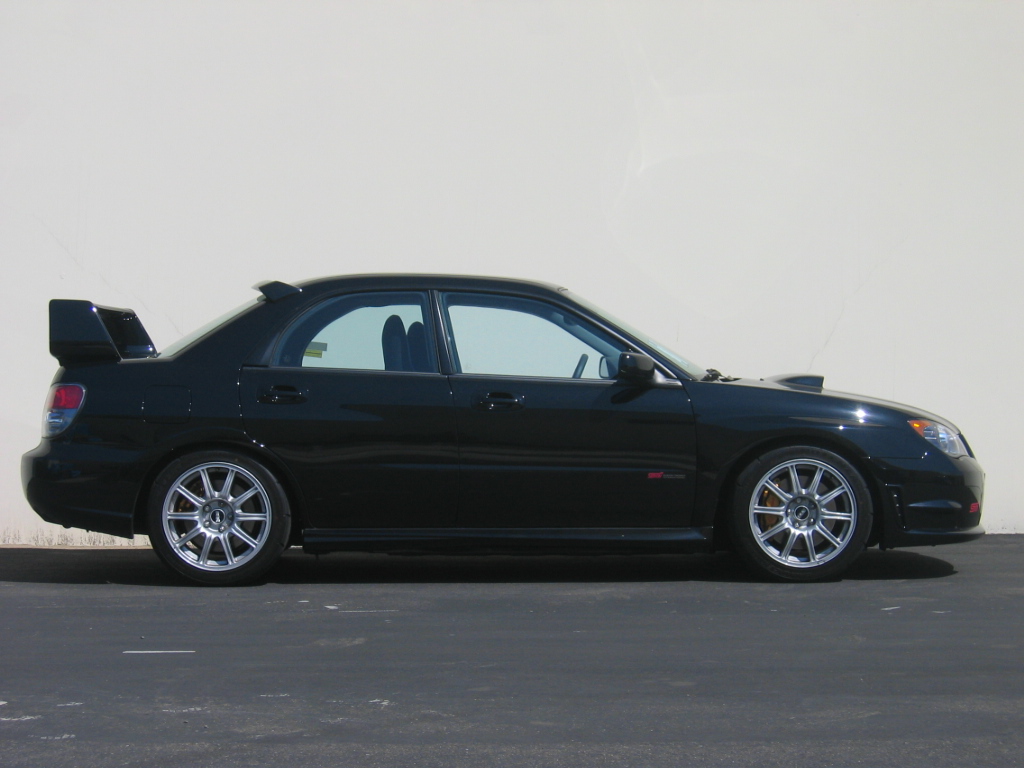

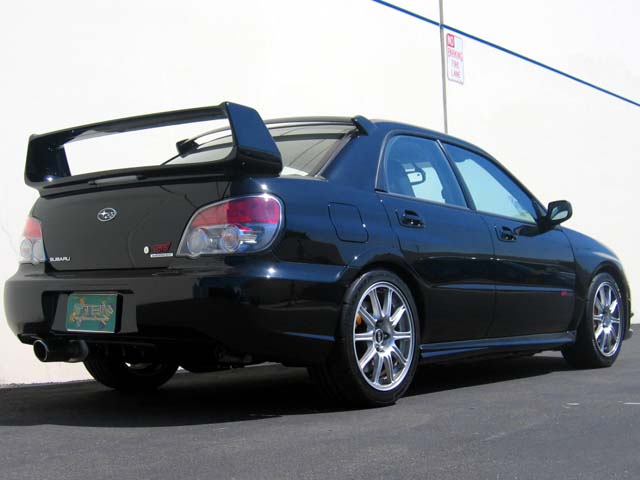

FRONT SIDE REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -27  -1.06 -
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -18  -0.71 -
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 4.1  230  - -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 3.5  200  - -
NOTES


TEIN BASIC Damper
Installation Manual
Upper Mt. Ft   OEM Upper Mt. Rr   OEM
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -49  -1.93 -32.0 / -1.26 to -58.0 / -2.28
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -30  -1.18 -11.0 / -0.43 to -39.0 / -1.54
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 6  340  SB060-01200 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 5  280  SB050-01200 -
NOTES


TEIN Super Street Damper
Without Pillowball Uppermount
Installation Manual
Upper Mt. Ft   OEM Upper Mt. Rr   OEM
EDFC Availability Not Available
Controller Kit Part No. -
Motor Kit Part No. -
Strut Kit Part No. -
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -49  -1.93 -32.0 / -1.26 to -58.0 / -2.28
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -30  -1.18 -11.0 / -0.43 to -39.0 / -1.54
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 6  340  SB060-01200 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 5  280  SB050-01200 -
NOTES


TEIN Super Street Damper
With Pillowball Uppermount
Installation Manual
Upper Mt. Ft   P/U(Adjustable) Upper Mt. Rr   Rubber
EDFC Availability Available
Controller Kit Part No. EDKU4-K4469
Motor Kit Part No. EDK05-12140
Strut Kit Part No. EDK06-K4474
FRONT SIDE REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -49  -1.93 -21.0 / -0.83 to -58.0 / -2.28
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -30  -1.18 -9.0 / -0.35 to -39.0 / -1.54
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 6  340  SB060-01200 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 5  280  SY050-01225 -
NOTES


Type FLEX Damper
Installation Manual
Upper Mt. Ft   P/U(Adjustable) Upper Mt. Rr   Rubber
EDFC Availability Available
Controller Kit Part No. EDKU4-K4469
Motor Kit Part No. EDK05-12140
Strut Kit Part No. EDK06-K4474
FRONT SIDE REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -49  -1.93 -17.0 / -0.67 to -82.0 / -3.23
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -30  -1.18 +1.0 / +0.04 to -62.0 / -2.44
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 10  560  SW100-01175 -
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 8  450  SB080-01200 -
NOTES


Super Racing Damper
Installation Manual
Upper Mt. Ft   P/U(Adjustable) Upper Mt. Rr   P/U(Rigid)
EDFC Availability Available
Controller Kit Part No. EDKU4-K4469x2
Motor Kit Part No. EDK05-14140(Compression) EDK05-12120(Bound)
Strut Kit Part No. EDK06-K4474(Compression)-(Bound)
FRONT  SIDE  REAR
RIDE HEIGHT
FRONT
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -45  -1.77 -13.0 / -0.51 to -78.0 / -3.07
REAR
Approx. Height Adjust Range
mm inch Max/Min(mm/inch)
 -24  -0.94 +7.0 / +0.28 to -56.0 / -2.2
SPRING
FRONT
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 12  670  RS120-B1200 +2.0 / +110.0 to -2.0 / -110.0
REAR
SPRING RATE / PART No. Replacement Availability
kgf/mm lbs/in Part # Max/Min(kgf/mm-lbs/in)
 9  500  RS090-B1200 +2.0 / +110.0 to -2.0 / -110.0
NOTES
